Datablad - - - Heraldik

RAVNEN (1994- )

Missilfartøjet RAVNEN

Missilfartøjet RAVNEN.
(Foto: Jakob Dalgaard)

|Flere fotos|

-

Klassifikation

Skibstype:

Missilfartøj (se bemærkninger)

Klasse:

FLYVEFISKEN-klassen - 2. serie

Andre enheder
i klassen:

P 550 FLYVEFISKEN (1. serie)
P 551
HAJEN
P 552
HAVKATTEN
P 553
LAXEN
P 554
MAKRELEN
P 555
STØREN
P 556
SVÆRDFISKEN
P 557 GLENTEN
P 558
GRIBBEN (2. serie)
P 559
LOMMEN
P 561
SKADEN
P 562
VIBEN
P 563
SØLØVEN (3. serie)

-

Specifikationer

Skibsværft:

DANYARD, Aalborg

Design:

Søværnets Materielkommando

Kølen lagt:

Ikke oplyst

Søsat:

1994

Indgået i flåden:

7. oktober 1994

Udgået af flåden:

I tjeneste

Skrognummer:

P560

Int'l kaldesignal:

OVDK

Deplacement:

450 tons

Dimensioner:

Længde:

Bredde:

Dybgang:

-

(LOA) 54,00 m
(LVL) 50,00 m

9,00 m

Norm 2,60 m
Max. 3,00 m

Besætning:

19-29 mand, afhængigt af rolle

Maskineri:

1 stk. General Electric Gasturbine 5.680 Hk
2 stk. MTU Dieselmotorer 5.440 Hk
3 stk. Rexroth Hjælpemotorer
1 stk. Bowthruster
3 stk. skruer

Aktionsradius:

2.400 sømil ved 18 knob

Armering:

1 stk. 76 mm Maskinkanon M/85 LvSa (alle versioner)
2 stk. 12,7 mm Tungt Maskingevær M/01 LvSa

desuden afhængig af opgaven:

4-8 stk. Harpoon SSM (2x2/2x4)
1 stk. Sea Sparrow VLS Mk. 48 Launcher (1x6)

eller:

2 stk. Sea Sparrow VLS Mk. 48 Launcher (2x6)

Desuden evt.:

1 stk. VDS (Variabel dybde sonar)
4 stk. Antiubådstorpedoer MU-90 M/04 (2x2)

eller

60 stk. miner (max 60 tons)

Tidligere endvidere:

2 stk. 533 mm Torpedorør (2x1)

Fart:

+30 knob (gasturbiner) / 20 knob (dieselmotorer)

|Til toppen

Historie

Dato:

Tjeneste:

10. juni 1995

Adopteret af Juelsminde

-

Skibschefer

Dato:

Chef:

 -

Ikke oplyst

-

Evt. yderligere bemærkninger

Patruljefartøjerne af FLYVEFISKEN-klassen, også benævnt Standard Flex 300 typen, kan på samme grundenhed udrustes til forskellige opgaver ved hjælp af et containersystem med moduler, hvoraf den ønskede konfigura-tion kan sammensættes.
Oprindeligt forestillede man sig tre versioner (farvandsovervågning, mine-rydning og kamp). Senere kom en opmålingsversion til, ligesom der udvikledes et modul til forureningsbekæmpelse.

-

Flere fotos

Missilfartøjet RAVNEN ses her udrustet som antiubådsenhed

Missilfartøjet RAVNEN ses her udrustet som antiubådsenhed med bl.a. MU-90 torpedolaunchere og VDS (Vertical Depth Sonar).
(Foto fra Søværnets Materielkommando)

Patruljefartøjet RAVNEN ses her til kajs i Malaga, Spanien, i 2003.
(Foto: Eugenio Castillo, Spanien)

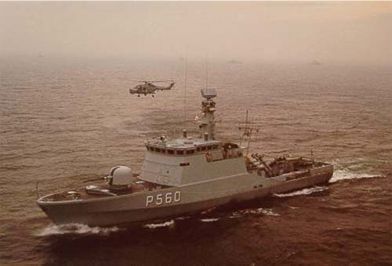

Missilfartøjet RAVNEN

RAVNEN ses her lidt fra oven udrustet som missilfartøj, bemærk de 53 cm torpedorøret, som nu er udgået, oven over svæver en LYNX helikopter.
(Foto: Søværnet)

|Til toppen

Kildehenvisninger:

&

Flådens skibe og fartøjer 1945-1995, af Gunnar Olsen og Svenn Storgaard, Marinehistoriske skrifter,  København 1998 (ISBN 87-87720-13-2)
