DAPHNE-klassen (1961-1991)

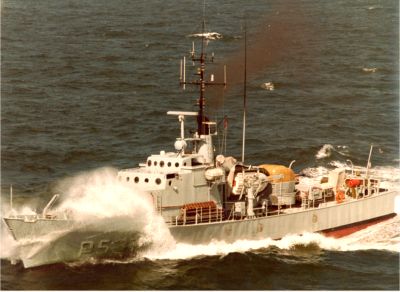

Bevogtningsfartøjet HAVFRUEN

Bevogtningsfartøjet HAVFRUEN.
(Foto: Søværnet)

|Flere fotos|

-

Klassifikation

Skibstype:

Bevogtningsfartøj

Klasse:

DAPHNE-klassen

-

Enheder i Klassen

Nummer:

Skibsnavn:

Søsat:

Indgået:

Udgået:

P530

DAPHNE

10/11/1960

19/12/1961

30/06/1990

P531

DRYADEN

01/03/1961

04/04/1962

01/07/1991

P532

HAVMANDEN

16/05/1961

30/08/1962

??/??/1978

P533

HAVFRUEN

04/10/1961

20/12/1962

01/02/1991

P534

NAJADEN

20/06/1962

26/04/1963

01/10/1991

P535

NYMFEN

01/11/1962

04/10/1963

01/11/1991

P536

NEPTUN

29/05/1963

18/12/1963

30/10/1989

P537

RAN

10/07/1963

15/05/1964

31/03/1991

P538

ROTA

26/11/1963

20/01/1965

31/10/1989

-

Bemærkninger til Klassen

Klassen er bygget efter engelsk forbillede (FORD-klassen), som afløsere for bevogtningsfartøjer af NÆS-klassen.

Fartøjerne var oprindeligt malet olivengrønne i lighed med torpedobådene, men i perioden 1980-1984 blev de alle malet i standardgrå.

-

Specifikationer

Skibsværft:

Orlogsværftet

Design:

Orlogsværftets Konstruktionskontor

Deplacement:

P530-P533: 195,0 tons
P534-P538: 195,4 tons

Dimensioner:

Længde:

Bredde:

Dybgang:

-

(LOA) 37,00 m
(LVL) 34,5-35,25 m

6,75 m

2,09 - 2,14 m

Besætning:

23 mand (4 officerer, 19 befalingsmænd og menige)

Maskineri:

2 stk. Maybach Dieselmotor MD655/18 á 1.800 Hk
1 stk. Foden Dieselmotor FD5 Mk.III 115 Hk *)
2 stk. Skruer
*) efter 1970 installeres yderligere én skrue, der var koblet direkte til hjælpemotoren.

Aktionsradius:

P530-P533: 670 sømil ved 16,7 knob
P534-P538: 668 sømil ved 18,1 knob

Armering:

1 stk. 40 mm Maskinkanon M/48 LvSa
2 stk. 7,62 mm Maskingeværer (2x1)
2 stk. Dybdebombemorterer
2 stk. Dybdebombe kasteapparater (32 dybdebomber)
6 stk. miner i sidekastningsapparater
1 stk. 51 mm Lysraketstyr (fjernet ca. 1986-87)

erstattet af:

1 stk. 20 mm Maskinkanon M/42 LvSa

Fart:

P530-P533: 20,56 knob
P534-P538: 22,33 knob
*) 6,58 knob på skrue med Folden hjælpemotor

|Til toppen

Evt. yderligere bemærkninger

De første otte enheder indgik i det fælles dansk-amerikanske Cost Sharing Programme, således at DAPHNE, HAVMANDEN, NAJADEN og NEPTUN betaltes af USA, de øvrige af Danmark.
Den niende og sidste enhed byggedes under det rent danske program.

-

Flere fotos

Bevogtningsfartøjet NEPTUN

Bevogtningsfartøjet NEPTUN.
(Foto fra Orlogsmuseets arkiv)

Bevogtningsfartøjet HAVMANDEN

Bevogtningsfartøjet HAVMANDEN ses her ved aflevering
og kommandohejsningen 30. august 1962.

(Foto fra Orlogsmuseets arkiv)

Bevogtningsfartøjerne DRYADEN og HAVMANDEN

Her ses bevogtningsfartøjerne DRYADEN (forrest i billedet) og HAVMANDEN.
(Foto fra Orlogsmuseets arkiv)

|Til toppen

Kildehenvisninger:

&

Flådens skibe og fartøjer 1945-1995, af Gunnar Olsen og Svenn Storgaard, Marinehistoriske skrifter,  København 1998 (ISBN 87-87720-13-2)
